Установка трансформаторов и распределительных щитов

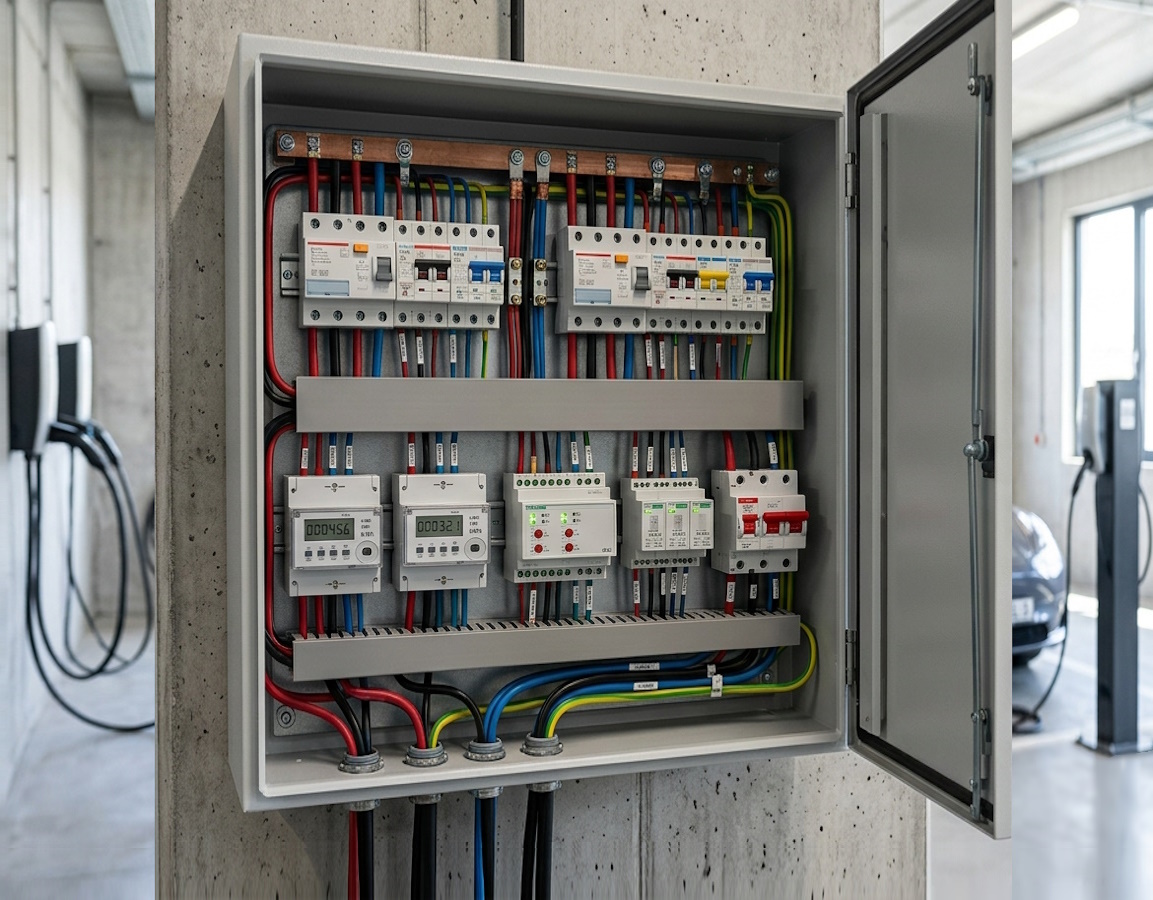

Установка трансформаторов и распределительных щитов для зарядной инфраструктуры

Мощные зарядные станции для электромобилей, особенно быстрые DC-станции мощностью от 50 кВт, требуют серьезной электрической инфраструктуры. Стандартных мощностей существующей сети зачастую недостаточно, и для полноценной работы зарядного комплекса необходима установка трансформаторных подстанций (КТП) и специализированных распределительных щитов.

Компания E-charg выполняет полный комплекс работ по строительству силовой инфраструктуры для электрозарядных станций: от проектирования и поставки оборудования до монтажа, пусконаладки и сдачи объекта.

Когда требуется установка трансформатора?

Установка трансформаторной подстанции необходима, когда:

• существующая электросеть объекта не обеспечивает нужную мощность для оборудования;
• планируется размещение нескольких быстрых зарядных станций DC (от 50 кВт каждая) - суммарная потребляемая мощность может составлять сотни киловатт;
• объект расположен на значительном удалении от ближайшей точки подключения к сети 6-10 кВ;
• энергоснабжающая организация выдала технические условия (ТУ) с требованием строительства собственной КТП;
• требуется обеспечить автономность и надежность электроснабжения зарядного комплекса.

Для коммерческих объектов - АЗС, крупных паркингов, транспортных хабов - трансформаторная подстанция является обязательным элементом инфраструктуры.

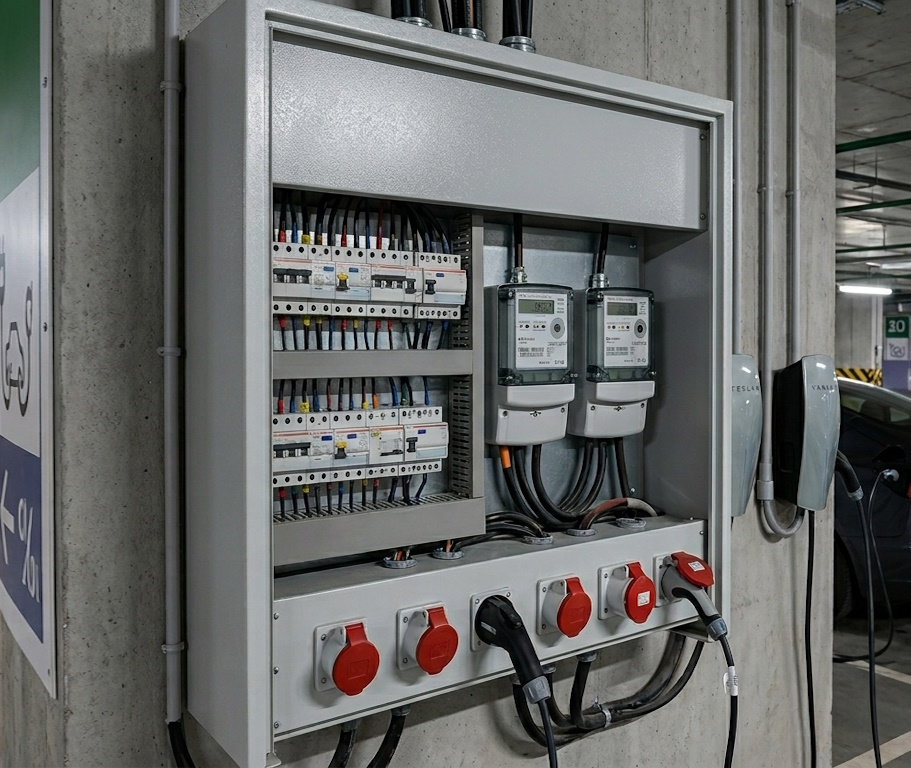

Распределительные щиты для зарядных станций

Распределительный щит - это центральный элемент электрической системы зарядной станции, обеспечивающий безопасное распределение электроэнергии от трансформатора (или от существующей сети) к зарядному оборудованию.

Он выполняет не только функцию подачи питания, но и обеспечивает комплексную защиту всей системы, благодаря чему предотвращаются перегрузки, короткие замыкания и утечки тока, которые могут привести к выходу оборудования из строя или созданию аварийных ситуаций.

Дополнительно распределительный щит позволяет гибко управлять нагрузкой между зарядными постами, учитывать особенности работы AC и DC станций, а также интегрироваться в системы диспетчеризации и мониторинга (BMS).

Что входит в комплектацию щита для ЭЗС?

• Автоматические выключатели - защита от перегрузок и коротких замыканий, подбор номинала под мощность каждой станции.
• УЗО типа «B» - специализированное устройство защитного отключения, необходимое для зарядных станций с инверторами (защита от утечек постоянного тока).
• Реле напряжения - защита оборудования от скачков и просадок напряжения в сети.
• Независимый расцепитель - обеспечивает аварийное дистанционное отключение, в том числе при срабатывании пожарной сигнализации.
• Счетчик электроэнергии - для коммерческого учета потребленной электроэнергии.
• Реле выбора фаз - для корректной работы трехфазного оборудования.

Для наружных установок применяются щиты со степенью защиты IP65 (водонепроницаемые), для внутренних - IP20 и выше.

Этапы работ по установке

1. Проектирование

Разрабатывается проектная документация: схемы электроснабжения, расчет нагрузок, план размещения оборудования, кабельные трассы, фундамент под КТП. Проект согласовывается с энергоснабжающей организацией и Ростехнадзором.

2. Подготовка площадки

Устройство фундамента под трансформаторную подстанцию (железобетонные стойки, котлован, выравнивание площадки). Прокладка наружного контура заземления. Подготовка кабельных каналов и трасс.

3. Монтаж оборудования

Установка трансформатора на фундамент с использованием грузоподъемной техники. Монтаж распределительных устройств высокого (6-10 кВ) и низкого (0,4 кВ) напряжения. Сборка и установка распределительных щитов. Подключение кабельных линий.

4. Пусконаладочные работы

Проверка правильности подключения всего оборудования: высоковольтного и низковольтного. Измерение напряжения, токов нагрузки, сопротивления изоляции. Проверка работы систем защиты, сигнализации, релейной защиты и автоматики (РЗА). Результаты испытаний фиксируются в протоколах.

5. Сдача объекта

Оформление актов выполненных работ, получение разрешения на эксплуатацию от Ростехнадзора. Передача заказчику полного комплекта исполнительной документации.

Преимущества работы с E-charg

• Комплексный подход - проектирование, поставка оборудования, монтаж и пусконаладка «под ключ».
• Сертифицированные специалисты - электромонтажники, сварщики и инженеры с допусками к работам на электроустановках.
• Оборудование от проверенных поставщиков - российские бренды с гарантией и полной технической документацией.
• Соблюдение всех норм - ПУЭ, СП, ГОСТ, требования Ростехнадзора и энергоснабжающих компаний.
• Масштабируемость - проектируем инфраструктуру с учетом будущего расширения зарядной сети.

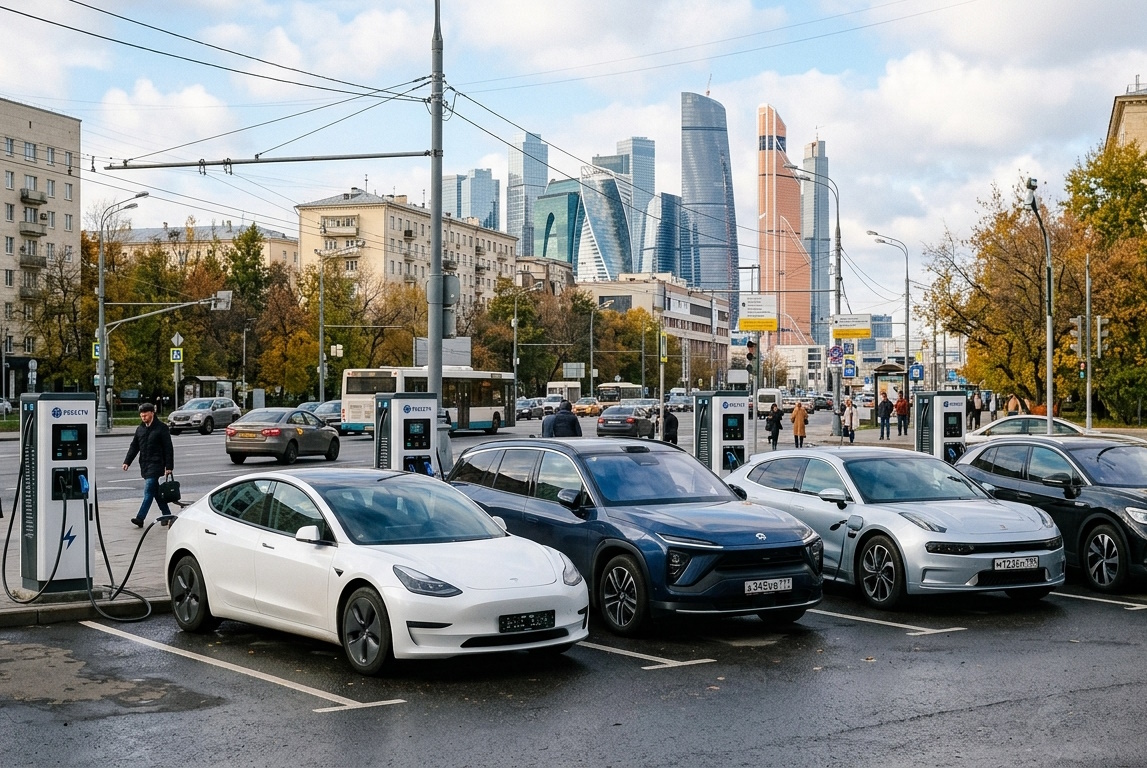

Рост потребности в силовой инфраструктуре

С ростом рынка электромобилей в России (175 тыс. электротранспортных средств к концу 2025 года) и планами правительства по созданию 72 тысяч зарядных точек к 2030 году - потребность в строительстве силовой инфраструктуры будет только увеличиваться. Государство компенсирует до 60% затрат на установку и подключение ЭЗС, включая строительство трансформаторных подстанций.

E-charg - Ваш надежный партнер в строительстве электрической инфраструктуры для зарядки электромобилей. Мы создаем решения, которые работают стабильно даже в условиях сурового российского климата.

Рассчитаем стоимость и подготовим проект - оставьте заявку на сайте или позвоните нам!
